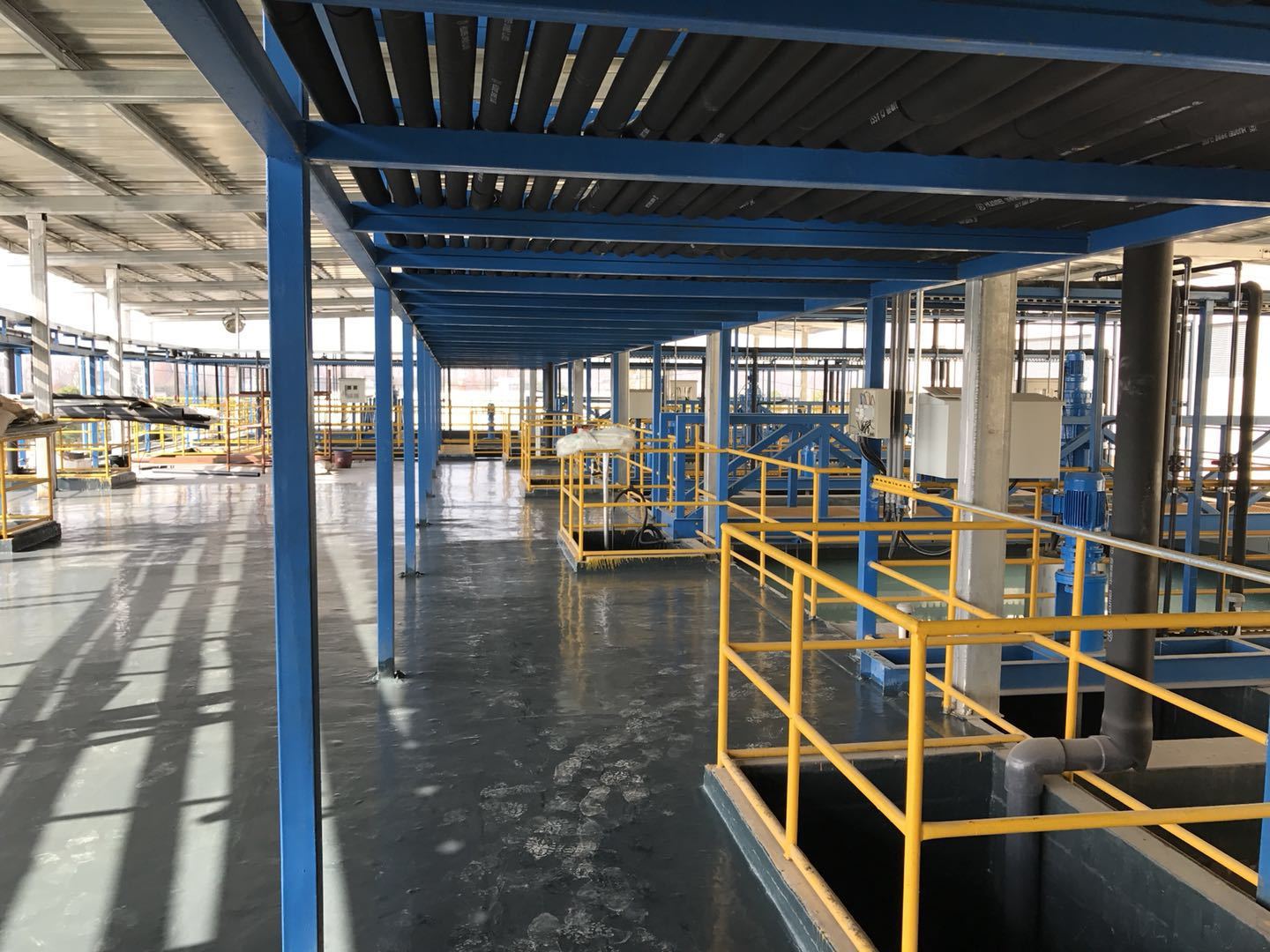

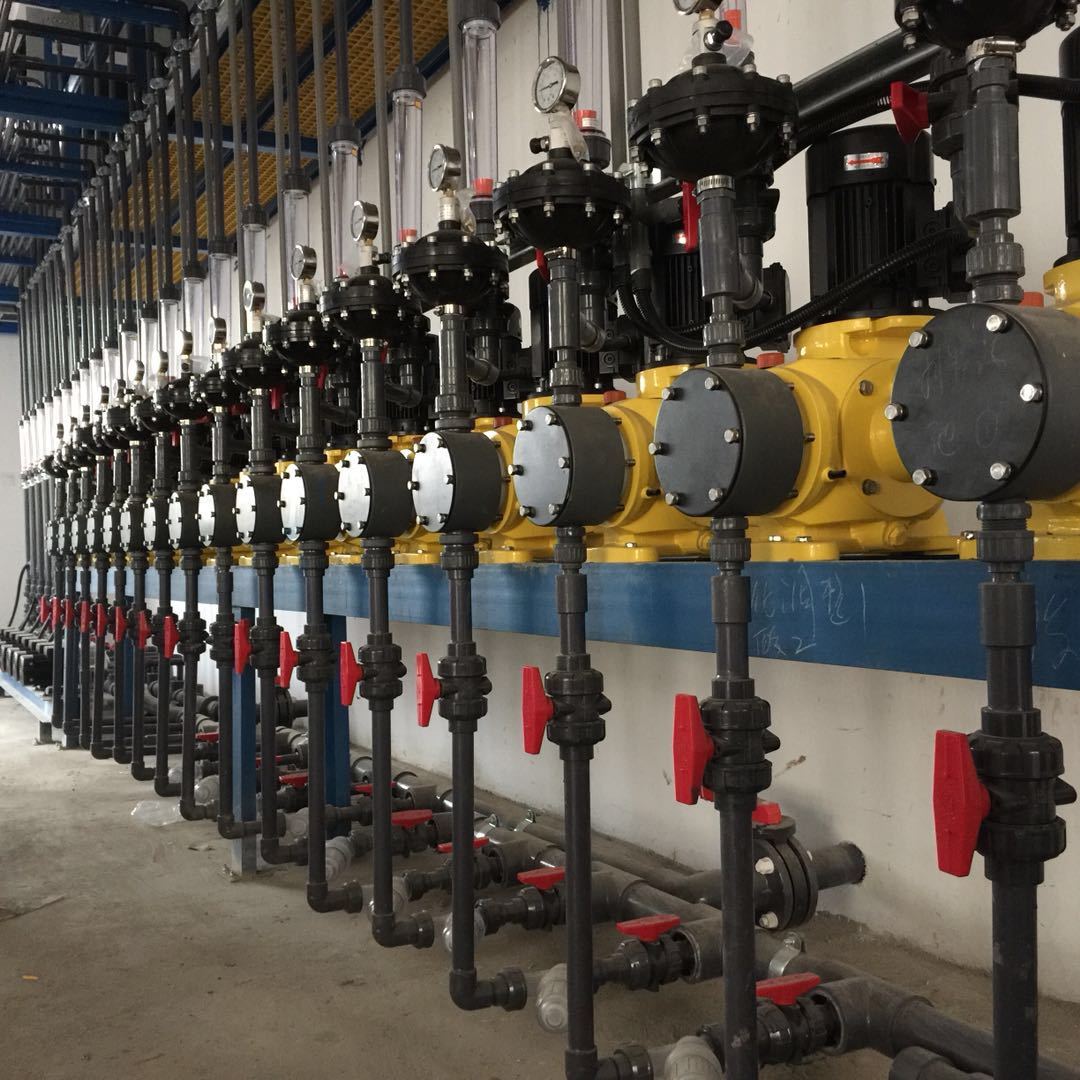

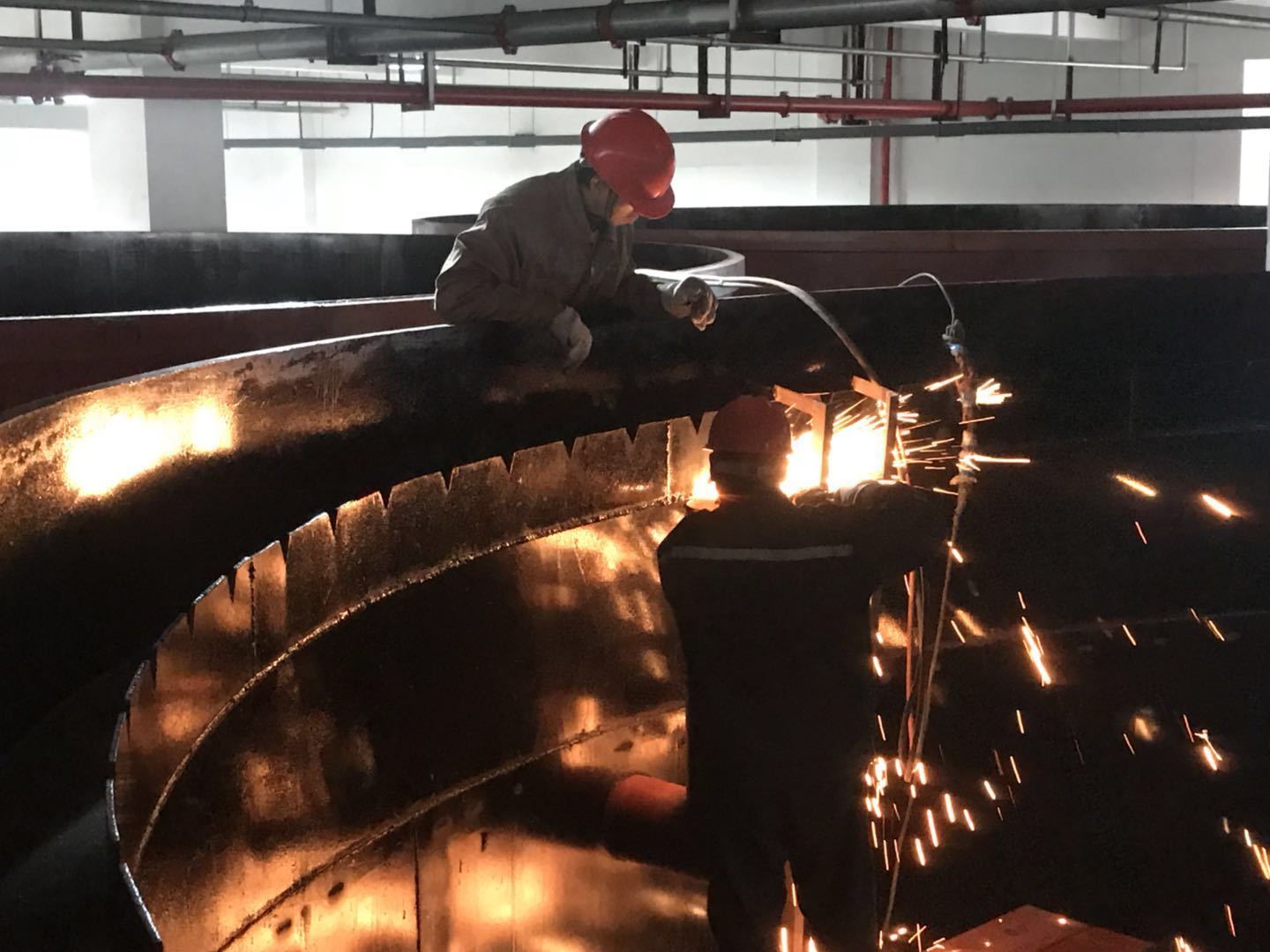

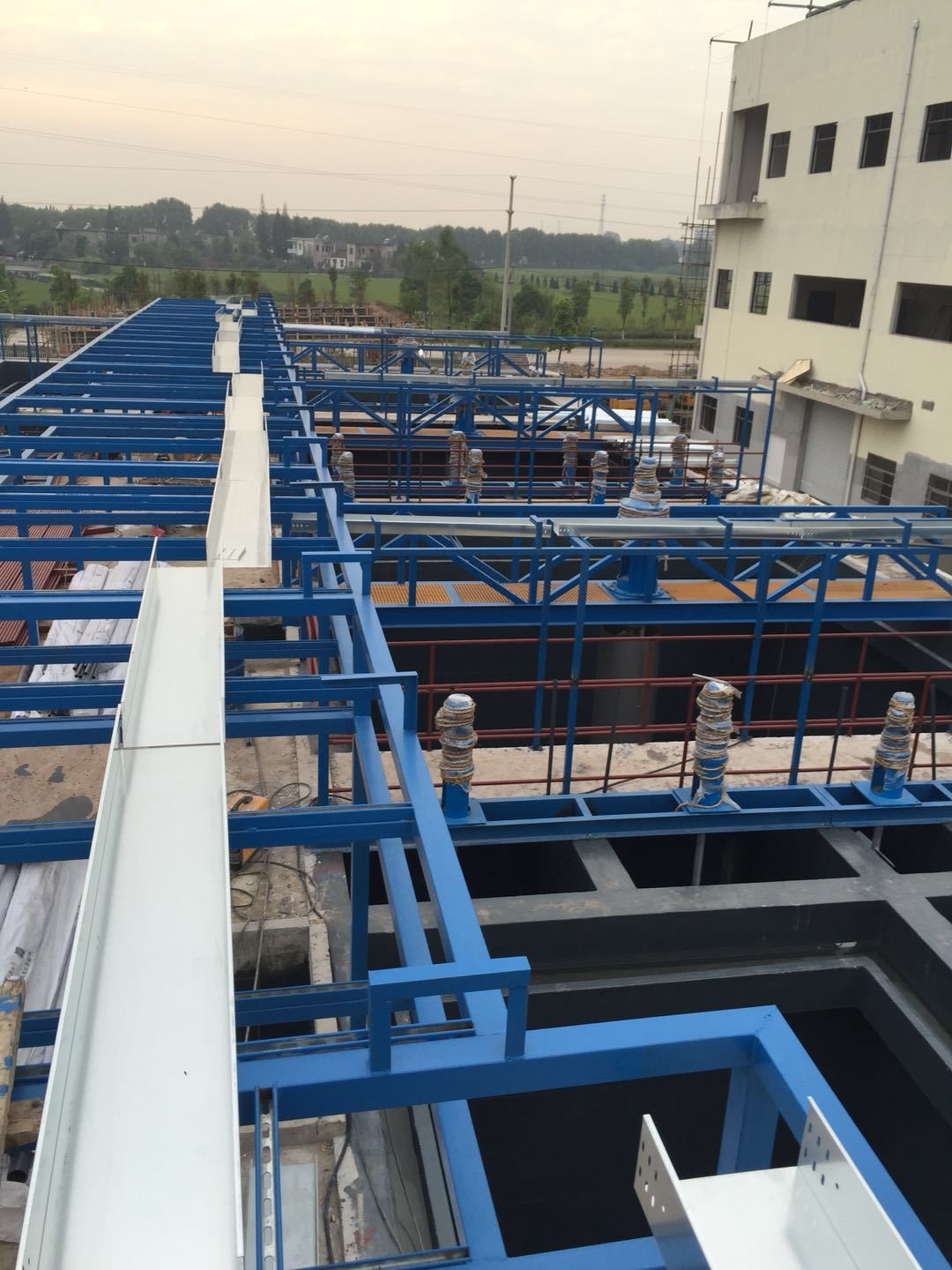

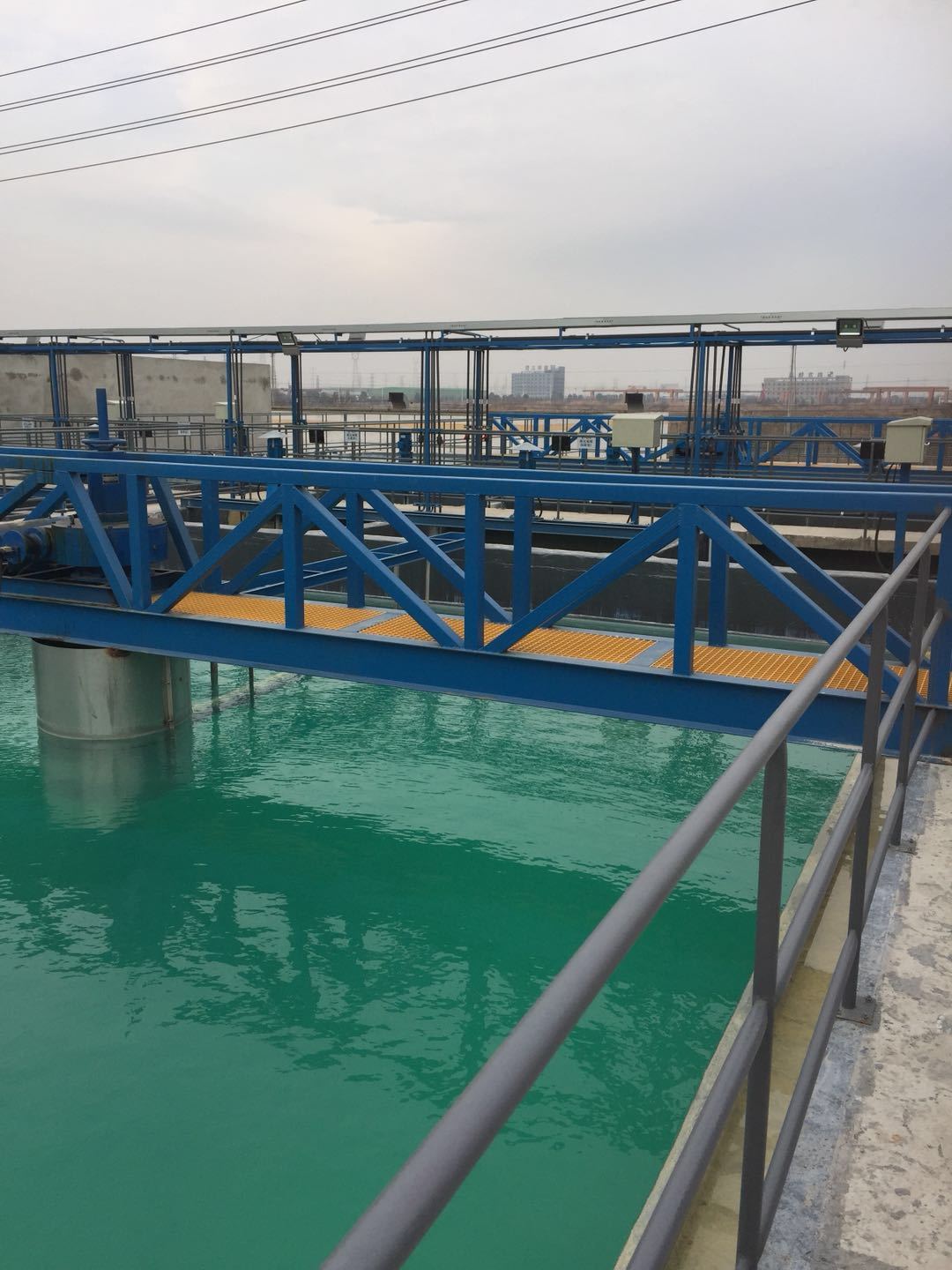

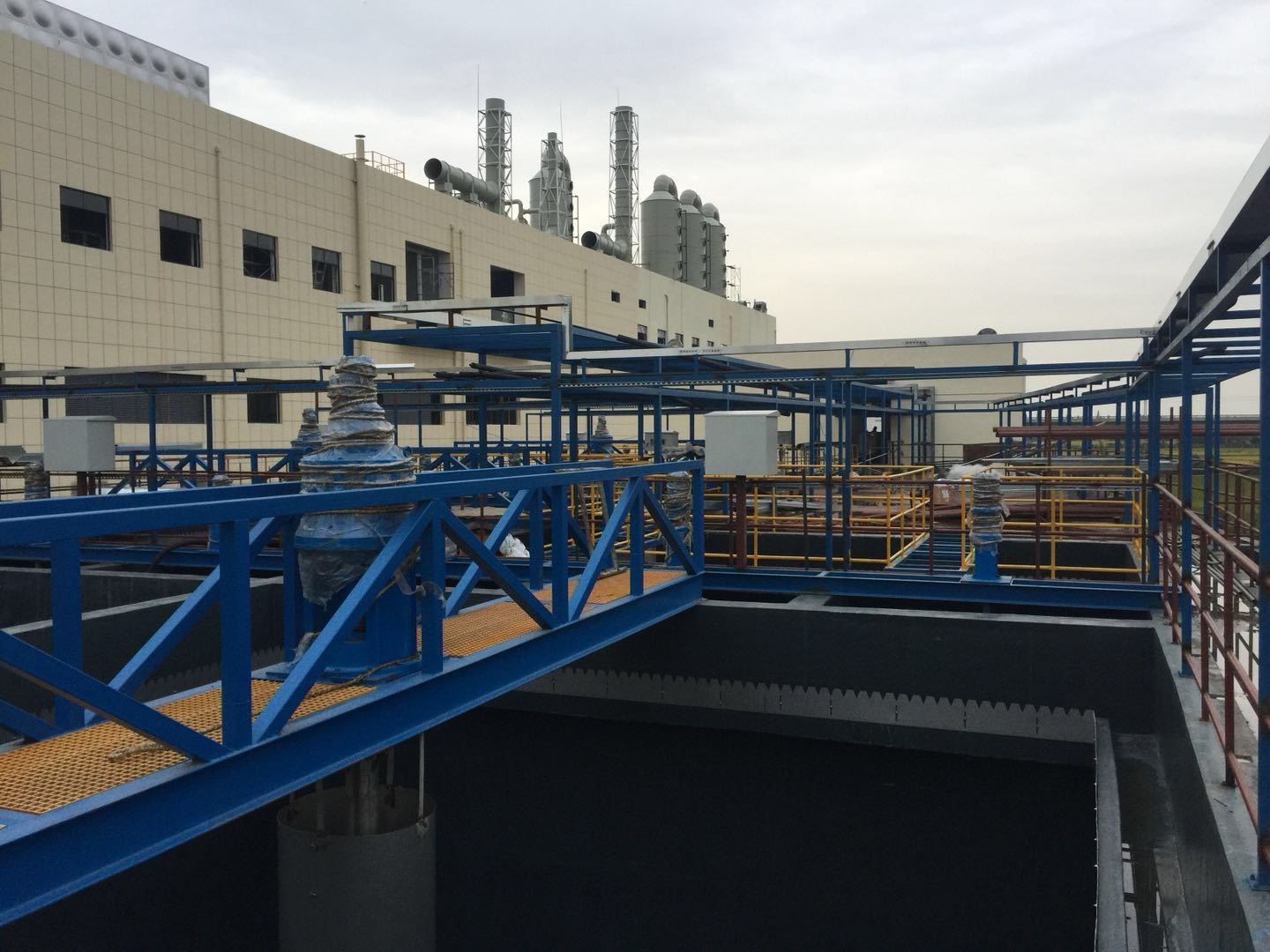

光伏切割、開方廢水處理施工現場
- 2018-07-06
- 7783
- 無錫錫云環保科技有限公司
太陽能光伏廢水處理系統的EDI使用普通的離子交換樹脂連續地從水中除去離子,但由于它是運用電流對樹脂進行連續的再生,光伏切割、開方廢水處理系統,因而它完全不用進行定期的化學再生。 太陽能光伏超純水設備的EDI膜堆是由夾在兩個電極之間的一定對數的單元組成。在每個單元內有兩類不同的室:待除鹽的淡水室即D室,收集所除去雜質離子的濃水室即C室。D室中用混勻的陽、陰離子交換樹脂填滿,這些樹脂位于兩個膜之間:只允許陽離子透過的陽離子交換膜及只允許陰離子透過的陰離子交換膜。
樹脂床利用加在室兩端的直流電進行連續地再生,電壓使進水中的水分子分解成H+及OH-,水中的這些離子受相應電極的吸引,穿過陽、陰離子交換樹脂向所對應膜的方向遷移,當這些離子透過交換膜進入濃室后,H+和OH-結合成水。這種H+和OH-的產生及遷移正是樹脂得以實現連續再生的機理。
當進水中的Na+及CI-等雜質離子吸咐到相應的離子交換樹脂上時,這些雜質離子就會發生象普通混床內一樣的離子交換反應,并相應地置換出H+及OH-。一旦在離子交換樹脂內的雜質離子也加入到H+及OH-向交換膜方向的遷移,這些離子將連續地穿過樹脂直至透過交換膜而進入濃水室。這些雜質離子由于相鄰隔室交換
膜的阻擋作用而不能向對應電極的方向進一步地遷移,因此雜質離子得以集中到濃水室中,然后可將這種含有雜質離子的濃水排出膜堆。
在太陽能光伏超純水設備的EDI系統中,進水的90-95%直接通過D室,5-10%的進水被分配進C室。濃水用泵打循環并使其在膜堆中達到較高的流速,這樣可以起到提高除鹽效率、促進水流的混合、降低可能的結垢等作用。濃縮離子可以通過從濃水循環回路中排除一定比例的水后而從膜堆中除去,這種PH在5-8的水可以回
收或直接打回到預處理系統的入口。
太陽能光伏超純水設備的EDI在電去離子的過程中,將進水中的雜質離子去除后即制得高品質的除鹽水。
工藝流程:
1、原水箱→原水泵→盤式過濾器→超濾裝置→超濾產水箱→一級反滲透給水泵→保安過濾器→一級高壓泵→一級反滲透裝置→一級反滲透產水箱→二級高壓泵→二級反滲透裝置→二級反滲透產水箱→EDI給水泵→紫外線殺菌器→EDI保安過濾器→EDI裝置→氮封水箱→超純水泵→板式換熱器→TOC脫除器→拋光混床→終端過濾器→外供生產線
2、原水箱→原水泵→盤式過濾器→超濾裝置→超濾產水箱→一級反滲透給水泵→保安過濾器→一級高壓泵→一級反滲透裝置→一級反滲透產水箱→二級高壓泵→二級反滲透裝置→二級反滲透產水箱→EDI給水泵→一級TOC脫除器→一級脫氣膜→EDI裝置→氮封水箱→純水泵→一級拋光混床→二級TOC脫除器→二級脫氣膜→超純水泵→板式換熱器→拋光陰床→二級拋光混床→一級終端過濾器→二級終端過濾器→外供生產線
