電鍍硬鉻廢液零排放設計方案

電鍍硬鉻廢液零排放設計方案

聯系我們 →
產品詳情

下表為原水水質進水水質限定表

序號

分析項目

數值

單位

1

SS

≤30

mg/L

2

氯離子

≤500

mg/L

3

總鉻

≤1

g/L

4

總銅

≤2

g/L

5

六價鉻

≤5

mg/L

6

NH4+

≤15

mg/L

7

化學需氧量

≤15000

mg/L

8

電導率

≤90000

us/cm

9

pH

1-5

/

注:附件為限定進水限定數據,其在滿足蒸發器進水條件下,蒸發冷凝水出水水質滿足下表要求。

蒸發冷凝水水質情況

序號

分析項目

數值

單位

1

SS

未檢出

mg/L

2

氯離子

≤50

mg/L

3

總鉻

≤1

mg/L

4

總銅

≤0.5

mg/L

5

六價鉻

≤0.2

mg/L

6

氨氮

≤20

mg/L

7

化學需氧量

≤500

mg/L

8

pH

1-5

/

1.1  貨物需求一覽表

序號

項目

參數

備注

1

處理量

3000L/D

20HR

2

形式

減壓蒸餾


3

裝機功率

 5.6 kW


4

電源

380V/3N~/50Hz


5

工作真空度

≥-85kpa


6

運行蒸發溫度

≤50℃


7

進液溫度

15-35℃


8

出料溫度

≤50℃


9

機器外型尺寸

W1250XD3280XH2786


10

蒸發反應釜材質:

2507 雙相鋼


11

高壓部分管件及閥門材質

316L 不銹鋼


12

塑料部分管件及閥門材質

化工級 UPVC,耐壓 1.0MPa 以上


13

臥式泵

全部采用 316L 不銹鋼材質


2工藝流程及技術要求

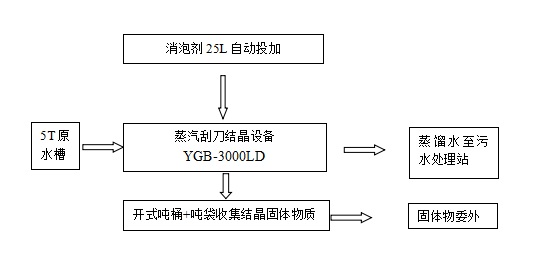

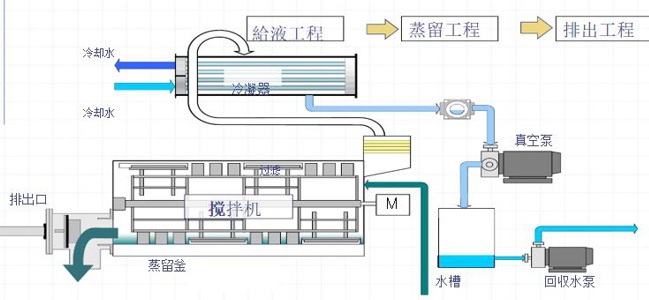

2.1流程示意圖

2.2主要配套件

品名

型號、規格

制造商

臺數

蒸餾罐

Φ800×2200 2507

錫云環保

1臺

冷凝器

管殼式換熱器SUS 316

錫云環保

1臺

緩沖液罐

2507

錫云環保

1臺

原液計量罐

2507

錫云環保

1臺

蒸氣過濾器

SUS304

錫云環保

1臺

螺旋槳式攪拌機

雙向鋼2507

錫云環保

1臺

減速機

AC380V 3相  2.2Kw

國茂2.2KW

1臺

真空泵

AC380V 3相 3.0kW

飛魯泵業

1臺

回收水泵

AC380V 3相 0.4kW

隆恩特

1臺

蒸氣減壓閥

薄膜式減壓閥

上海精工或同級

1臺

1次蒸氣疏水閥

壓力平衡式

上海精工或同級

1臺

2次蒸氣疏水閥

浮動式

上海精工或同級

1臺

蒸氣活塞閥

角座閥

寶德

1臺

前蓋栓閥(主體)

SUS316L噴氟 汽缸式

錫云環保

2臺

前蓋栓閥(汽缸)

φ50×200

SMC

1臺

自動球閥類

SCS14 空氣驅動式

上海

1式

蒸氣安全閥


上海精工或同級

1臺

真空表

0~-100kPa

SMC

1臺

計測空氣

過濾調節器


SMC

1臺

壓力表

φ60*8A

蒸氣1次:0~1.0MPa

蒸氣2次:0~0.3MPa

冷卻水:0~0.5Mpa

余姚金泰



1臺

1臺

2臺

溫度計

0~100℃ 冷卻水用

北京昆侖

2臺

計量罐控制LS

SUS 浮子式浮球開關

北京昆侖

1臺

緩沖液罐控制LS

SUS 浮子式浮球開關

北京昆侖

1臺

計量罐上限LS

SUS 浮子式浮球開關

北京昆侖

1臺

緩沖液罐上限LS

SUS 浮子式浮球開關

北京昆侖

1臺

儀表空氣過低PS


SMC

1臺

冷卻水過低FS


北京昆侖

1臺

蒸氣過高PS


北京昆侖

1臺

蒸氣過低PS


北京昆侖

1臺

原水管材

化工級UPVC,耐壓1.0MPa以上

1式

回收水管材

化工級UPVC,耐壓1.0MPa以上

1式

冷卻水管材

化工級UPVC,耐壓1.0MPa以上

1式

蒸氣管材

SUS316

1式

蒸氣排水管材

SUS316

1式

機械式軸封

SiC×碳 氟橡膠

錫云環保

2個

各部分橡膠墊片

NBR

錫云環保

1式

框架

Q235防銹1回

面漆2回(N-3灰色)

錫云環保

1式

熱交換器

板式換熱器

上海將星

1臺

控制盤

PLC&觸摸屏

西門子+威倫

1臺

電氣類

施耐德

施耐德

1式

回收水視鏡

SUS316制

國產名優

1個

軸承部


國產名優

2個

滾鏈

SUS制

國產名優

1條

鏈輪齒

SUS制

國產名優

2個

單套蒸汽刮刀結晶系統主要配套件

以上部件清單滿足招投標要求。

2.3設備主要材質與技術規定

①蒸發反應釜材質:2507雙相鋼

②高壓部分管件及閥門材質:316L不銹鋼

③塑料部分管件及閥門材質:化工級UPVC,耐壓1.0MPa以上。

④水箱:要求采用PPH或PE材質水箱,使用壽命不低于10年。

⑤臥式泵:全部采用316L不銹鋼材質。

⑥所有不銹鋼管提供管道檢測報告及質量證書。蒸發結晶器的蒸汽加熱夾套管,驗收承壓試驗≥6kgf/cm2。

⑦現場5米范圍內有DN125的蒸汽管道,新安裝蒸汽管道管徑要求DN40。

⑧所有進排水,要設置合理的支撐,如地面排水管,露出地面部分,需上方設置不銹鋼蓋板防護,防止人員走動等情況壓壞管路。

⑨設備產品質保2年。

⑩冷卻循環水由買方現場提供,買方目前有冷卻塔,可從現有的冷卻塔取水,進水從主管接入(主管道規格為 DN200)回水直接接入冷卻塔水池或回水主管,水池高度5米,距離設備大約50米。冷卻水的夏季出水水溫為32℃。水量可提供不大于30m3/小時??紤]到回水壓力問題可根據現場實際情況加入動力泵。
